Наблюдать за ходом имитации можно в окне Ход имитации (Рис.1). Окно Ход имитации предназначено для наблюдения за ходом выполнения экземпляров имитирующих процессов, работой экземпляров имитирующих временных ресурсов и изменением значений экземпляров переменных.

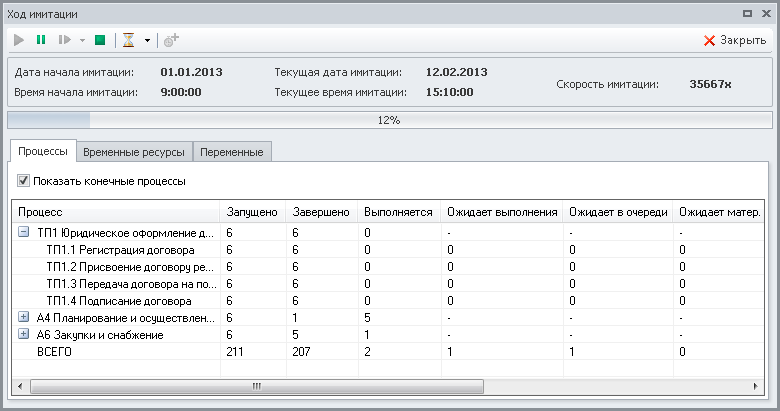

Рисунок 1. Окно Ход имитации (вкладка Процессы)

Вкладка "Процессы"

Вкладка Процессы предназначена для наблюдения за ходом выполнения экземпляров имитирующих процессов. На вкладке представлен перечень имитирующих процессов и информация об экземплярах имитирующих процессов. Раскрыв по "плюсику" наименование имитирующего процесса, можно увидеть перечень наименований его имитирующих подпроцессов и информацию об их экземплярах. Чек-бокс Показать конечные процессы предназначен для отображения наименований имитирующих операций и информации об их экземплярах. Описание параметров вкладки Процессы представлено в Табл.1.

Параметр	Описание
Процесс	Отображает наименование имитирующего процесса.
Запущено	Отображает количество запущенных экземпляров имитирующего процесса на текущие дату и время имитации.
Завершено	Отображает количество экземпляров имитирующего процесса, завершенных на текущие дату и время имитации.
Выполняется	Отображает количество экземпляров имитирующего процесса, выполняемых на текущие дату и время имитации.
Ожидает выполнения	Отображает количество экземпляров имитирующего процесса, которые на текущие дату и время имитации находятся в режиме технологического ожидания.
Ожидает в очереди	Отображает количество экземпляров имитирующего процесса, которые на текущие дату и время имитации ожидают имитирующие временные ресурсы.
Ожидает матер. ресурсы	Отображает количество экземпляров имитирующего процесса, которые на текущие дату и время имитации ожидают имитирующие материальные ресурсы.
Ср. кол-во запусков в день	Отображает среднее количество запущенных экземпляров имитирующего процесса в день.
Ср. кол-во завершений в день	Отображает среднее количество завершенных экземпляров имитирующего процесса в день.

Таблица 1. Описание параметров вкладки "Процессы"

В строке "ВСЕГО" для каждого столбца отображается сумма по его значениям. В сумме учитываются данные только по экземплярам имитирующих операций.

Вкладка "Временные ресурсы"

На вкладке Временные ресурсы отображается перечень имитирующих временных ресурсов.

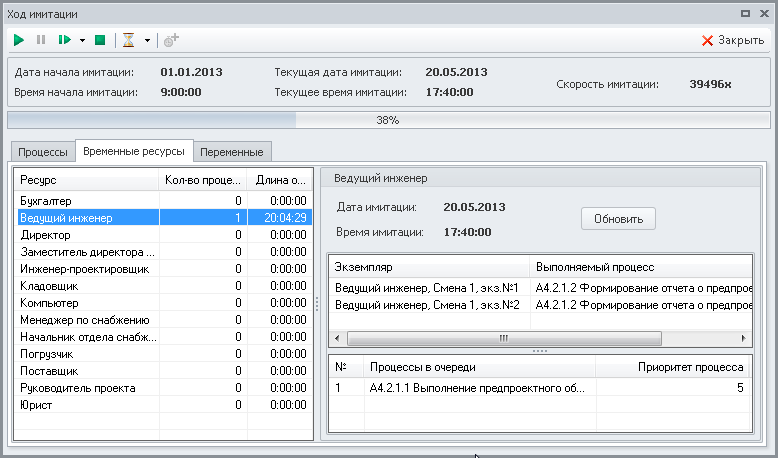

Рисунок 2. Окно Ход имитации (вкладка Временные ресурсы)

Описание параметров левой части вкладки Временные ресурсы приведено в Табл.2.

Параметр	Описание
Ресурс	Отображает наименование имитирующего временного ресурса.
Кол-во экз. операций в очереди	Отображает количество экземпляров имитирующих операций в очереди к имитирующему временному ресурсу на текущие дату и время имитации.
Длина очереди	Отображает длину очереди к имитирующему временному ресурсу на текущие дату и время имитации. Длина очереди рассчитывается как сумма времен выполнения экземпляров всех имитирующих операций, которые находятся в ожидании экземпляров имитирующего временного ресурса.

Таблица 2. Описание параметров левой части вкладки "Временные ресурсы"

При выделении наименования имитирующего временного ресурса в правой части вкладки отображается следующая информация (Рис.2):

Перечень экземпляров имитирующего ресурса.
Для каждого экземпляра имитирующего ресурса отображается выполняемый им экземпляр имитирующей операции на текущее время и дату имитации.
Перечень экземпляров имитирующих операций, которые находятся в очереди к имитирующему временному ресурсу.

Информация отображается на ту дату и время имитации, когда был выделен имитирующий ресурс. Для обновления информации необходимо воспользоваться кнопкой Обновить. В этом случае будет отображена информация по состоянию экземпляров имитирующего ресурса на момент нажатия кнопки Обновить.

Описание параметров правой части вкладки Временные ресурсы приведено в Табл.3.

Параметр	Описание
Дата имитации	Отображает дату имитации на момент выделения имитирующего ресурса в левой части вкладки.
Время имитации	Отображает время имитации на момент выделения имитирующего ресурса в левой части вкладки.
Экземпляр ресурса	Отображает перечень экземпляров имитирующего временного ресурса.
Выполняемый экз. операции	Отображает экземпляр имитирующей операции, выполняемый экземпляром имитирующего ресурса на дату и время имитации, отображенные в одноименных параметрах.
№	Отображает порядковый номер экземпляра имитирующей операции, находящейся в очереди к имитирующему ресурсу.
Экземпляры операций в очереди	Отображает последовательность экземпляров имитирующих операций в очереди к имитирующему ресурсу на дату и время имитации, отображенные в одноименных параметрах.
Приоритет	Отображает приоритет имитирующей операции, экземпляр которой находится в очереди к имитирующему ресурсу.

Таблица 3. Описание параметров правой части вкладки "Временные ресурсы"

Вкладка "Переменные"

На вкладке Переменные представлена информация о значениях экземпляров переменных на текущие дату и время имитации (Рис.3).

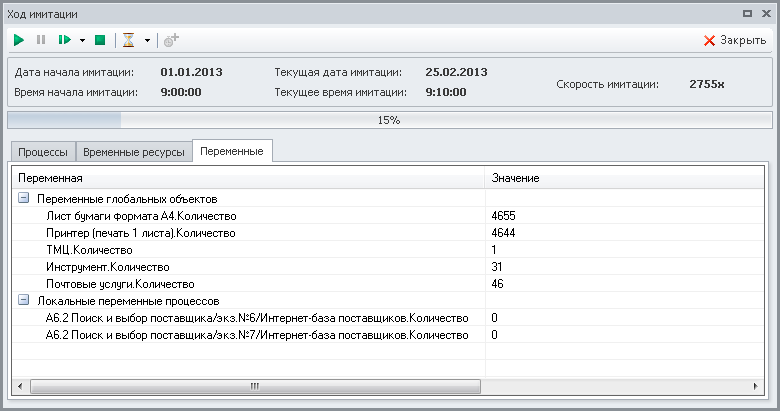

Рисунок 3. Окно Ход имитации (вкладка Переменные)

Экземпляры переменных сгруппированы по разделам: "Переменные глобальных объектов", "Переменные глобальных субъектов", "Глобальные переменные", "Локальные переменные процессов". В зависимости от места объявления переменной экземпляр переменной отображается в том или ином разделе (Табл.4):

Наименование раздела	Место объявления переменной
Переменные глобальных объектов	Объекты справочника "Объекты деятельности", у которых в параметре "Тип ресурса" (Окно свойств объекта деятельности → вкладка Параметры имитации → группа параметров Материальный ресурс) установлено значение "Глобальный".
Переменные глобальных субъектов	Объекты справочника "Оргединицы", у которых в параметре "Тип ресурса" (Окно свойств оргединицы → вкладка Параметры имитации → группа параметров Материальный ресурс) установлено значение "Глобальный".
Глобальные переменные	Переменные, объявленные аналитиком в разделе "Переменные глобальные и системные" (Главное меню → Анализ процессов → Переменные имитации).
Локальные переменные процессов	- Объекты справочников "Объекты деятельности" и "Оргединицы", у которых в параметре "Тип ресурса" (Окно свойств объекта деятельности или оргединицы→ вкладка Параметры имитации → группа параметров Материальный ресурс) установлено значение "Локальный", - Объекты справочника "Деятельность" (Окно свойств единицы деятельности → Параметры имитации → вкладка Переменные).

Таблица 4. Зависимость раздела отображения экземпляра переменной от места объявления переменной

Описание параметров вкладки Переменные представлено в Табл.5.

Параметр	Описание
Переменная	Для локальных переменных отображает наименование экземпляра переменной. Для глобальных переменных - наименование переменной.
Значение	Отображает значение экземпляра переменной на текущие дату и время имитации.

Таблица 5. Описание параметров вкладки "Переменные"
