Графика коннектора

Фигуре класса Коннектор необходимо задать ее шаблон. В шаблонах настраивается вид линии коннектора, его стиль и стрелки на его концах. Разберем настройку графики коннектора на конкретном примере: для этого будет использован символ Реализация нотации Структура объекта. В результате настройки у данного символа должен получиться следующий вид:

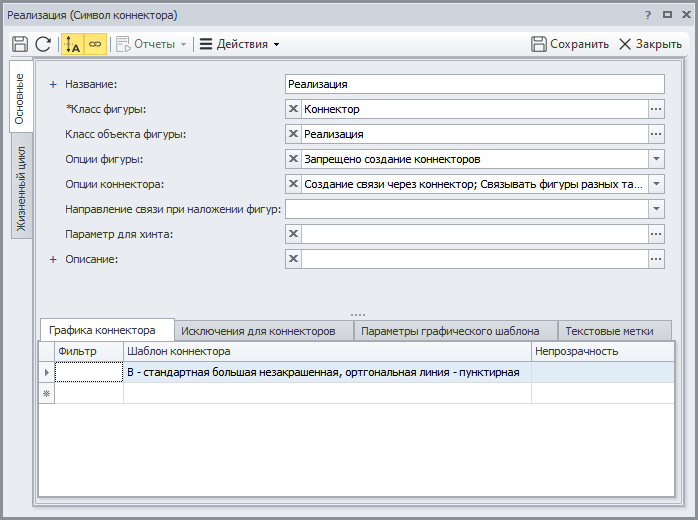

1. Шаблон коннектора указывается на вкладке Графика коннектора (доступна только для фигур класса Коннектор). В данном случае выбран шаблон, где у коннектора на конце В будет стандартная большая незакрашенная стрелка, линия – ортогональная.

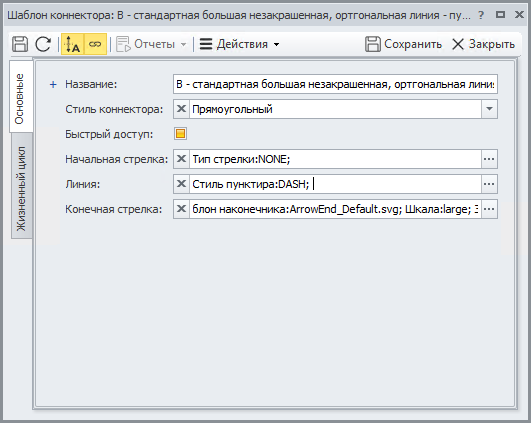

2. Непосредственно в шаблоне задаются параметры коннектора:

   • Название (например, можно указать какой вид будет иметь коннектор).
   • Стиль коннектора
     1. прямоугольный – линия будет изламываться под прямым углом в зависимости от взаимного расположения двух связываемых фигур.
     2. прямой – линия всегда будет прямой.
     3. арочный – линия в виде дуги.
     4. мостовой – ломаная линия с двумя вершинами («домиком»).
   • Начальная стрелка/Конечная стрелка – вид стрелок на концах коннектора.
     Здесь задается:
     • Тип стрелки:

Тип стрелки	Внешний вид
NONE
CIRCLE
CROSS
DEFAULT
DIAMOND
SHORT
SIMPLE
TRIANGLE

В примере для символа Реализация у начальной стрелки задан тип NONE. У конечной стрелки тип отсутствует, так как используется нестандартный коннектор. (см. рисунок выше)

• Длина отступа (в пикселях): задается длина отступа стрелки от границы фигуры. В примере у начальной стрелки длина не задана – конец стрелки коннектора не задан, а следовательно, линия должна быть вплотную к границе фигуры. У конечной стрелки длина отступа задана 2 пикселя. Это необходимо, чтобы нестандартная стрелка не накладывалась на фигуру
• Заливка – выбирается цвет заливки стрелки. В данном примере задан белый цвет.
• Шкала – выбирается размер стрелки. В данном примере у конечной стрелки указано значение «large».
• Линия – задается стиль линии наконечника.
• Нестандартный шаблон наконечника – указывается графический шаблон наконечника, заполняется аналогично графическому шаблону символа (см. Графические шаблоны)


Внимание! Графический шаблон стрелки проектируется в svg-редакторе левее координаты [0,0] – координаты начала рисунка.

• Линия – вид линии (толщина, вид, цвет) – задаются параметры линии.

1. Стиль пунктира:
   DASH – пунктир
   DOT – точки
   SOLID – сплошная линия
2. Толщина – задается толщина в писелях.
3. Изгиб линии – задается тип изгиба линии в углах:
   BEVEL – скошенный угол
   MITER – прямой угол
   ROUND – скругленный угол
4. Наконечник линии – задается наконечник линии штриха:
   flat – плоский
   round – круглый конец
   square – квадратный.
5. Предел скоса – предел скоса для изгиба линии вида MITER.
6. Заливка – задается цвет линии.
