Связывание процессов EPC/BPMN

Для обозначения входов и выходов процесса на диаграммах ЕРС и BPMN используется связь процесса с функциональным объектом, который добавляется на диаграмму как отдельный элемент и связывается и с операцией-поставщиком, и с операцией-потребителем. При этом функциональный объект может поступать из операции или передаваться в операцию другого процесса. Для отображения таких операций используются специальные элементы: интерфейс процесса в нотации EPC и свернутый пул в нотации BPMN.

В примере на Рис. 1 на диаграмме процесса "Процесс 2" (нотация EPC) показано:

• после выполнения операции "Процесс 1.1" (в процессе "Процесс 1") документ "Бумажный документ 1" передается в операцию "Процесс 2.1";
• после выполнения операции "Процесс 2.1" документ "Бумажный документ 2" передается в операцию "Процесс 3.1" (в процессе "Процесс 3"), а документ "Бумажный документ 3" – в операцию "Процесс 2.2".

Для отображения операций "Процесс 1.1" и "Процесс 3.1" используется элемент интерфейс процесса.

Рисунок 1

При этом функциональные объекты, связанные с процессом, попадают в списки "Входы по функциональным объектам" и "Выходы по функциональным объектам".

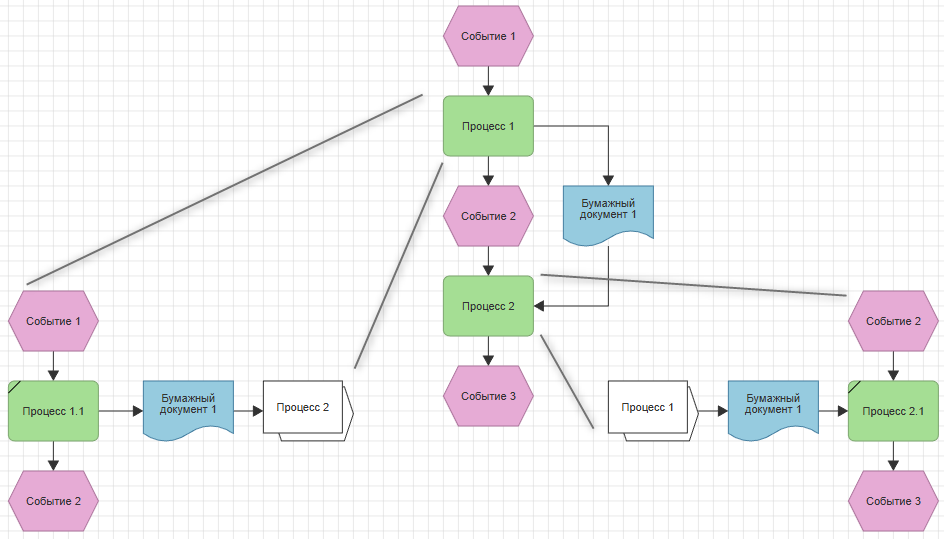

На диаграмме EPC документ "Бумажный документ 1" передается из процесса "Процесс 1" в процесс "Процесс 2" (Рис. 2).

Рисунок 2

Для процесса "Процесс 1.1" в списке "Выходы по функциональным объектам" будет содержаться связь:

• "Процесс 1.1" → "Процесс 2" (передается "Бумажный документ 1") - связь добавлена на диаграмме процесса "Процесс 1".

Для процесса "Процесс 2.1" в списке "Входы по функциональным объектам" будет содержаться связь:

• "Процесс 1" → "Процесс 2.1" (передается "Бумажный документ 1").

Данная информация используется при формировании отчета "Проверка соответствия по входам и выходам", в котором проверяется, что входу (выходу) операции процесса соответствует выход (вход) операции смежного процесса.

В примере на Рис. 3 показана передача документа "Бумажный документ 1" из операции "Процесс 1.1" в операцию "Процесс 2.1" следующим образом:

• на диаграмме процесса "Процесс 1" (нотация BPMN) документ "Бумажный документ 1" передается из операции "Процесс 1.1" в процесс "Процесс 2".
• на диаграмме процесса "Процесс 2" (нотация BPMN) документ "Бумажный документ 1" передается из процесса "Процесс 1" в операцию "Процесс 2.1".

Рисунок 3

Для операции "Процесс 1.1" в списке "Выходы по функциональным объектам" будет содержаться связь с процессом "Процесс 2":

• "Процесс 1.1" → "Процесс 2" (передается "Бумажный документ 1").

Для процесса "Процесс 1" в списке "Выходы по функциональным объектам" будет содержаться связь с процессом "Процесс 2.1":

• "Процесс 1" → "Процесс 2.1" (передается "Бумажный документ 1").

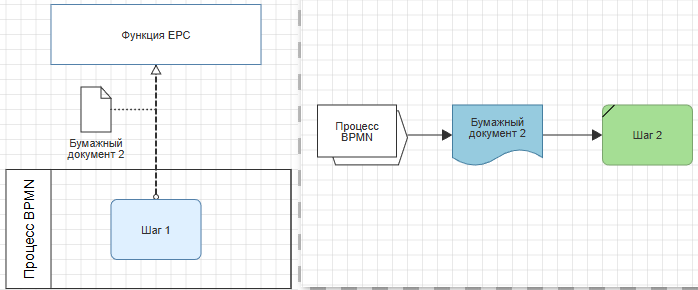

Аналогичным образом можно связывать процессы нотаций ЕРС и BPMN между собой (Рис. 4).

Рисунок 4
