Интерфейс веб-версии

На стартовой странице находится Окно выбора базы и ветки. При выборе базы данных открывается Окно приложения.

Интерфейс приложения состоит из трёх основных областей:

• Навигатор (дерево объектов) - слева;
• Основная область - в центре;
• Область свойств - справа.

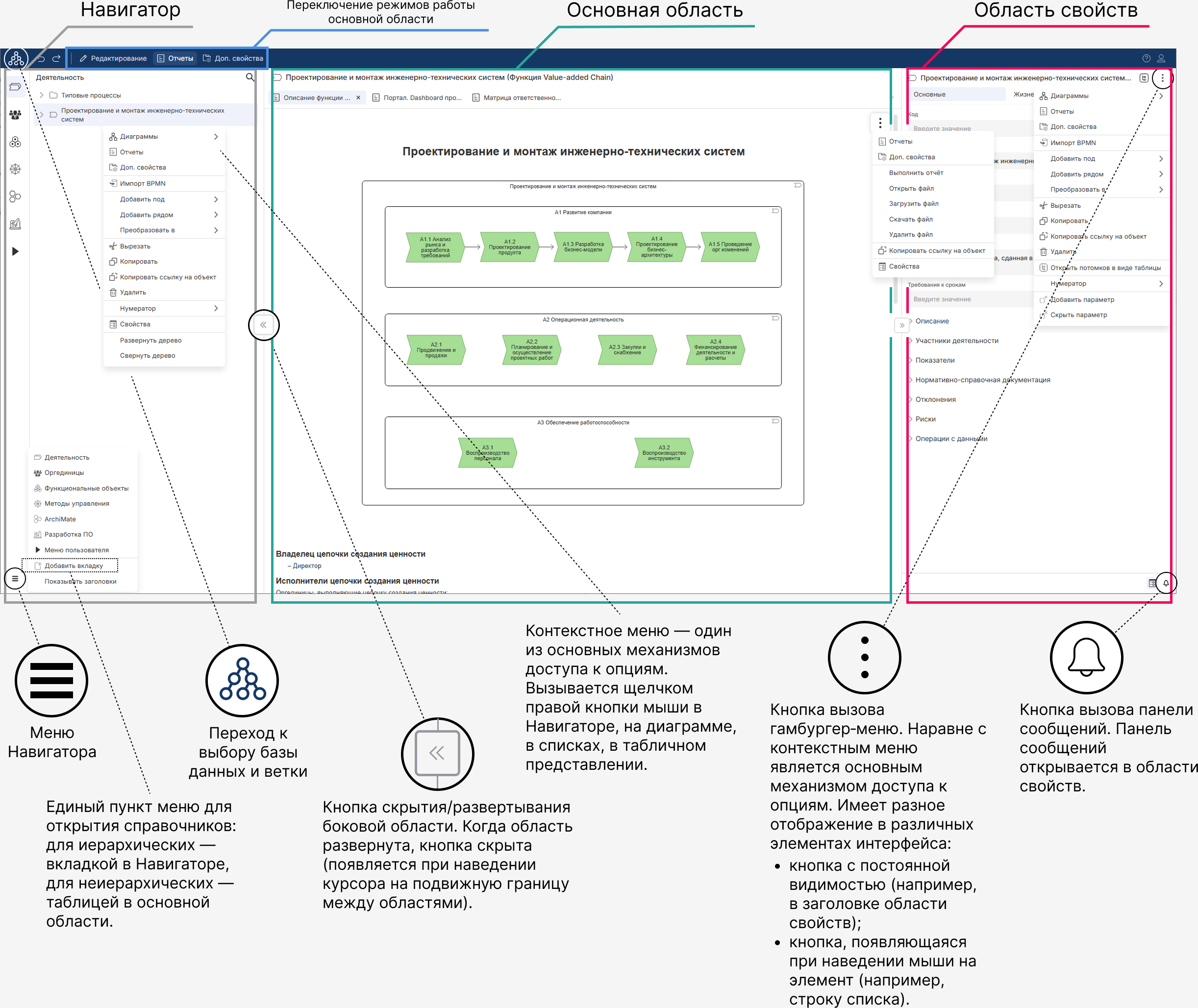

Рисунок 1 – Интерфейс Business Studio.

В Основной области производится работа с Диаграммами, Документами, Отчетами и т.д. Навигация осуществляется через горизонтальные вкладки. Основная область работает в трёх режимах, которые переключаются в левом верхнем углу интерфейса:

• Редактирование. Предназначен для размещения и редактирования рабочих элементов. Поддерживает диаграммы, табличные представления, документы.
• Отчёты. Предназначен для работы с Отчетами (просмотр, формирование, загрузка и т.д.).
• Дополнительные свойства. Предназначен для редактирования объёмных параметров, например, Описание. Позволяет загружать готовые файлы, а также создавать и редактировать их непосредственно в интерфейсе.

Ключевые особенности и логика навигации в интерфейсе Business Studio:

• адаптивность окон Навигатора и Области свойств (изменение размера, скрытие);
• поддержка браузерного масштабирования;
• поддержка браузерных кнопок “Вперёд”/”Назад”;
• сочетание интерактивности и лаконичности элементов интерфейса (кнопки скрыты в контекстных меню и меню-гамбургерах);
• интерактивность всех объектов модели: объекты представлены в виде гиперссылок и позволяют переходить в свойства, открывать диаграммы, табличные представления;
• возможность копировать и отправлять ссылки на объекты модели (подробнее см. Копирование ссылки на объект);
• синхронизация элементов интерфейса с текущим выбранным объектом;
• интерфейсы для мультимодального создания моделей.

В интерфейсе предусмотрена система ссылок, которая позволяет перемещаться по модели от объекта к объекту:

• объектные поля и списки в области свойств и в табличных представлениях;
• ссылки в отчётах и текстовых описаниях;
• фигуры на диаграммах;
• вызов диаграмм из любого места (в т. ч. из области свойств);
• переход к дочерним диаграммам.

В интерфейсе предусмотрена возможность копировать и отправлять ссылки на объекты модели. Пункт Копировать ссылку на объект доступен, например, в контекстном меню Навигатора, меню-гамбургере Области свойств и Основной области, и т.п.

При переходе по такой ссылке по умолчанию открывается Основная область в режиме Отчёты, а в Навигаторе устанавливается фокус на этот объект.

В интерфейсе предусмотрены следующие интерфейсы мультимодального создания моделей:

• Диаграммы;
• Навигатор;
• Объектные параметры, списки связей в свойствах объекта;
• Табличные представления.

Окно редактирования диаграмм открывается в Основной области. Окно редактирования диаграмм открывается при помощи пункта контекстного меню ”Диаграммы” объекта, для которого может быть построена диаграмма. Контекстное меню от объекта можно вызывать в различных местах интерфейса: в Навигаторе, в свойствах объекта, в списках, в табличном представлении, на диаграммах и т.д. Подробнее о работе с диаграммами см. Редактор диаграмм.

Навигатор представляет собой инструмент работы с иерархическими справочниками. Справочники представлены в Навигаторе в виде боковых вкладок. Все опции для работы с объектами находятся в контекстном меню, которое можно вызывать щелчком правой клавиши мыши от объектов, а также часть опций доступна при вызове контекстного меню от произвольной области Навигатора. Добавлять вкладки со справочниками в Навигатор можно при помощи соответствующей опции в меню Навигатора (см. Рисунок 1). Чтобы убрать вкладку Навигатора, нужно навести курсор на иконку вкладки и нажать появившийся символ закрытия.

Меню пользователя реализовано в виде специального одноименного справочника, выведенного на отдельной вкладке в Навигаторе по умолчанию.

Для вызова пункта меню наведите курсор мыши на его строку и нажмите на появившуюся в правой части строки кнопку со стрелочкой.

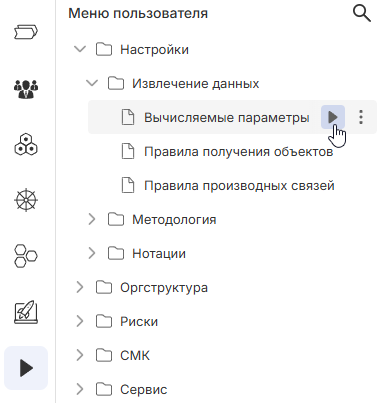

Рисунок 2 – Меню пользователя.

Объектные параметры – параметры, значением которых является объект какого-либо справочника. Заполнять объектные параметры можно следующими способами:

• выбор из выпадающего списка (удобно для небольших справочников);
• выбор через подстрочник, предусмотрено два сценария:
  • поиск по части названия, по коду или идентификатору,
  • переход к справочнику с помощью пункта меню-гамбургера Перейти к справочнику, если нужно просмотреть все объекты;
• Drag&Drop;
• вставка ссылки.

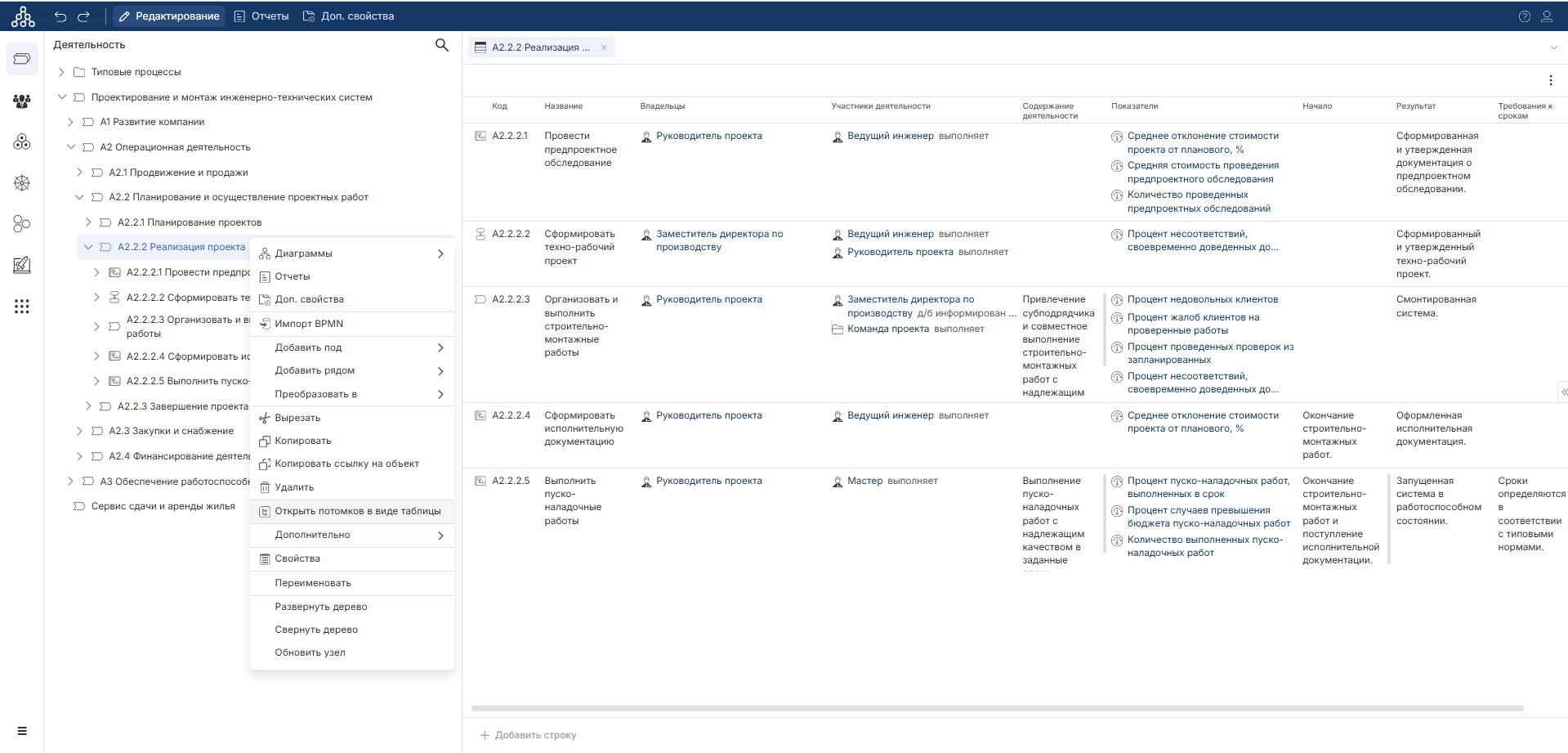

Табличное представление можно вызвать при помощи пункта контекстного меню Навигатора Открыть потомков в виде таблицы. Этот способ работы с данными удобен в следующих сценариях:

• Быстрая проверка заполненности данных.
• Редактирование данных непосредственно в таблице.
