Настройка иерархического справочника

Настройка справочника осуществляется с помощью объекта справочника Настройки справочников (Предметные объекты → Основные объекты → Настройки справочников). Настроек у справочников может быть несколько, но активной может быть только одна.

Внимание! Настройки справочников, поставляемых вендором, не подлежат редактированию. Если требуется изменить настройки справочника, который поставляются вендором, то необходимо отключить активность существующей настройки (параметр «Активно»), создать новую (например, копированием существующей) и включить активность у новой с помощью команды Сменить активность. Этой командой можно также отключить активность.

Настройка справочника заключается в заполнении следующих списков:

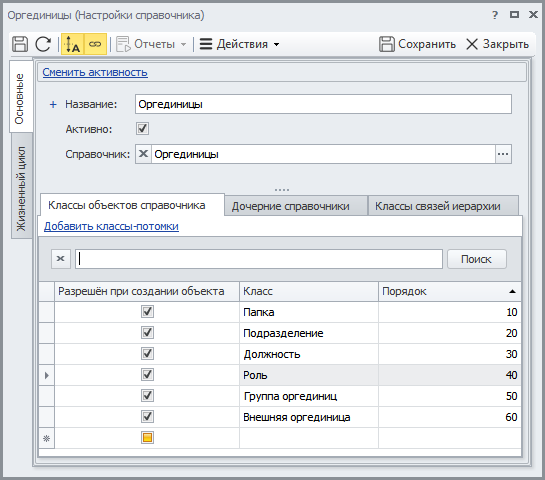

• Классы объектов справочника. В данном списке указываются классы, объекты которых могут храниться в справочнике, настраивается сортировка классов в меню выбора нового объекта, а также настраивается разрешение класса при создании нового объекта. Ниже приведен пример настройки данного списка для справочника Оргединицы.






Примечание. Порядок задается в виде 10, 20 30… для того, чтобы была возможность добавить новый класс между существующими классами без переопределения порядка. Новому классу в таком случае присваивается промежуточный порядковый номер, например, 01, 11, 21 и т.д.

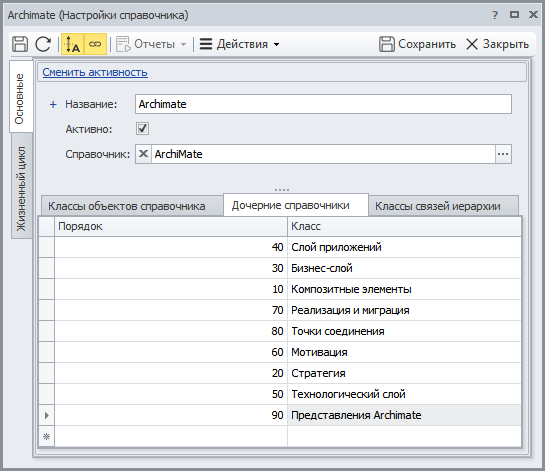

• Дочерние справочники – справочники, которые будут отображаться на первом уровне справочника. В данном случае речь идет только об отображении для создания удобного пользовательского интерфейса, где все необходимые данные будут собраны на одной вкладке Навигатора. Допускается указывать любой предметный справочник, можно задать порядок справочников с помощью параметра Порядок. Ниже приведен пример настройки такого списка для справочника ArchiMate.

• Классы связей иерархии – классы связей, с помощью которых образуется иерархия объектов. В данном списке указываются элементы Матрицы связей классов. Параметром Разрешен при создании объекта можно управлять, с помощью каких связей создаются новые объекты, а какие связи должны только отображаться в дереве. Параметр Направление определяет объекты на каком конце связи будут считаться дочерними в иерархии. Направление выбирается исходя из предметного смысла класса связей.
  Для создания объектов и папок в корне справочника необходимо в данном списке указать элементы матрицы со связью Хранение в справочнике, в т.ч. и с корневым объектом. Корневой объект – это объект, обозначающий верхний уровень справочника. См. пример ниже.
  Пример

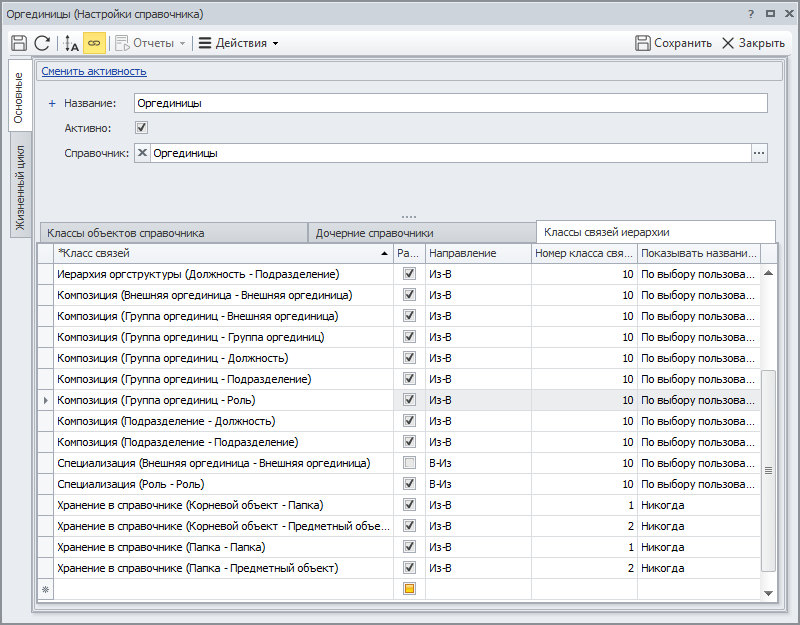

  С помощью связей класса «Композиция» моделируется, что Подразделение состоит из Должностей. Объекты-части в связях композиции находятся на стороне связи Объект В. Следовательно, выбирается направление Из-В. В связях класса Специализация менее абстрактные (более специализированные) роли задаются на конце связи Объект Из. Поэтому направление выбирается В-Из. Ниже приведен пример настройки данного списка для справочника Оргединицы.
