Business Studio 4.1. Обзор новых возможностей программы

Business Studio Portal

Векторные диаграммы

В портале стали использоваться векторные диаграммы, что позволило работать с диаграммами очень больших размеров. Также теперь поддерживается масштабирование только области диаграмм. Наведя курсор на область диаграммы, зажав клавишу Ctrl и используя вращение колёсика мыши, можно масштабировать именно саму диаграмму, без масштабирования остальных элементов области отчёта и всего окна портала/HTML-публикации.

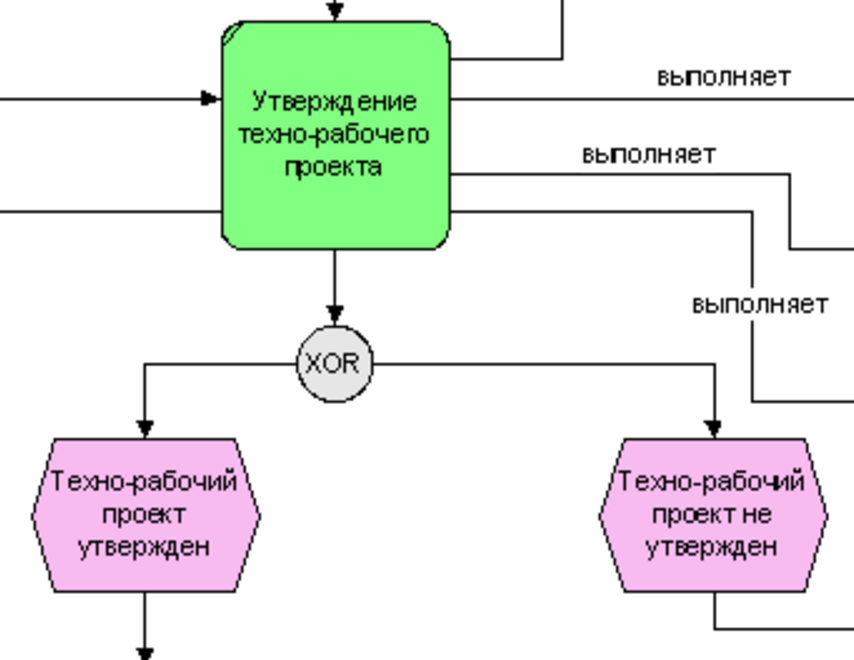

Скриншот из версии 4.0 (масштаб 250%, масштабируется вся страница, потеря качества):

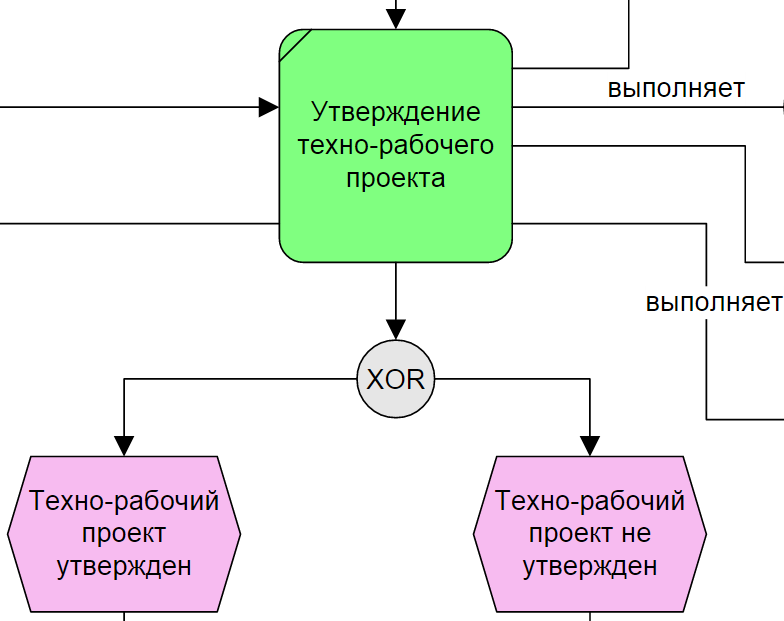

Скриншот из версии 4.1 (масштаб 250%, масштабируется только область диаграммы, нет потерь качества):

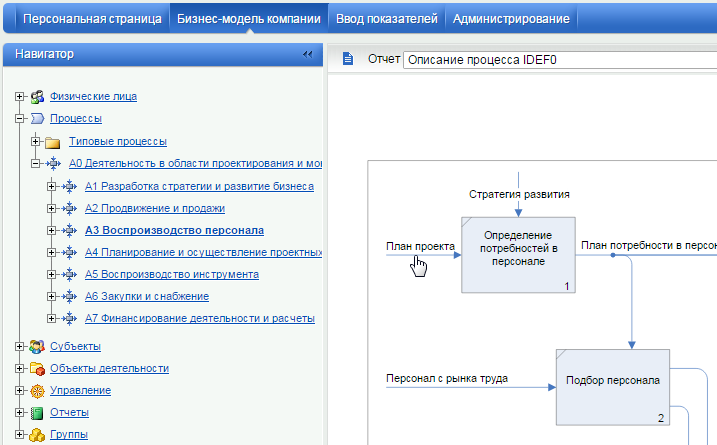

Навигация по всем элементам диаграммы

Появилась возможность выгружать в портал и HTML-публикацию объекты без отображения их в дереве Навигатора, но с поддержкой возможности перехода к таким объектам из отчётов и диаграмм.

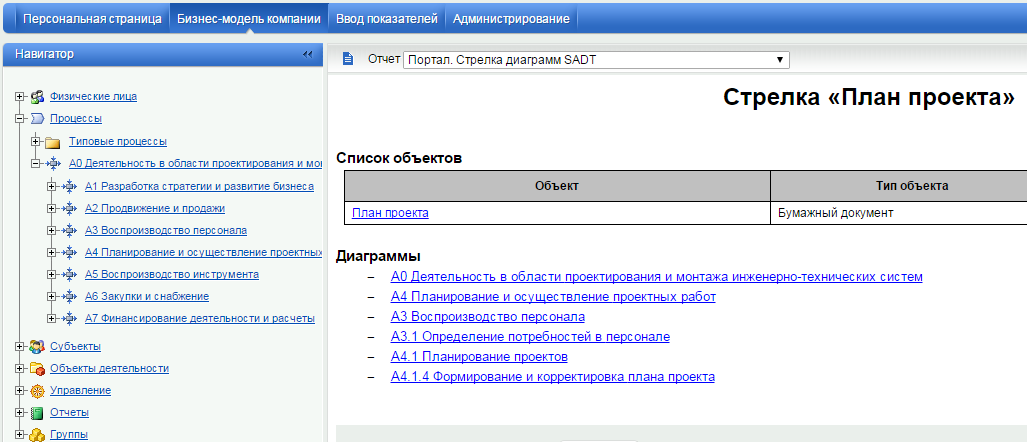

Например, если выгружать в портал таким образом справочник «Стрелки диаграмм», в портале пользователь может, кликнув по стрелке, перейти на отчёт по ней для получения дополнительной информации.

В то же время в дереве Навигатора эта стрелка показана не будет, чтобы не «захламлять» эту область лишними объектами.

ССП

Изменения в окнах диаграмм показателей и целей

В Business Studio появился еще один тип диаграммы оценок достижения целей и диаграммы значений показателей — тип «График». В окне диаграммы также добавилась возможность сохранить настройки опций диаграммы и уже с этими настройками открывать впоследствии диаграмму или выгружать ее в отчет.

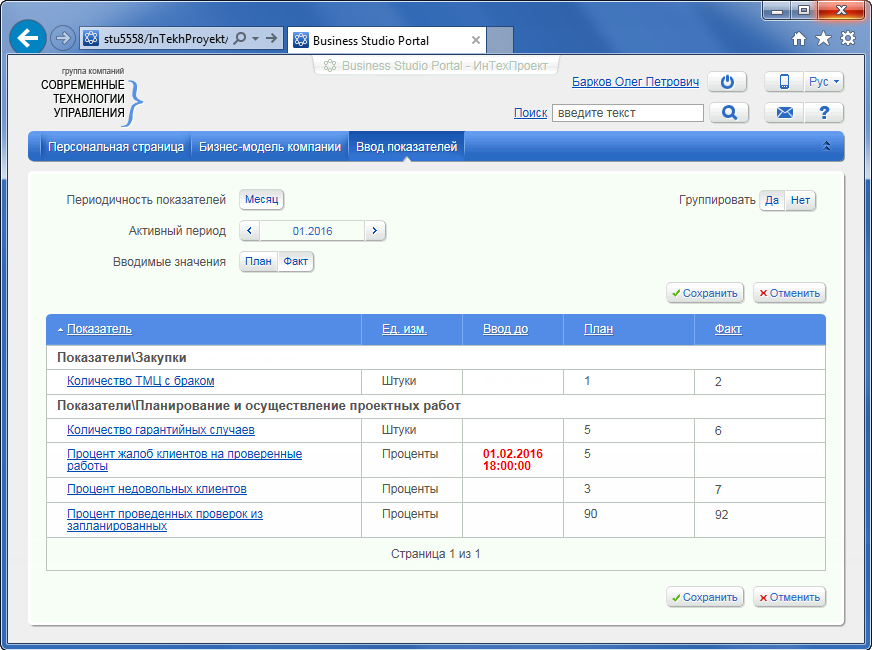

Ограничение срока ввода значений показателей на портале

Теперь в новой версии Business Studio можно ограничивать срок ввода значений показателей на портале. Для этого в окне свойств показателя появились новые параметры, в которых можно указать срок, используемый для расчета момента времени, начиная с которого на портале будет блокироваться ввод планового и/или фактического значения показателя в отчетном периоде.

Группировка показателей по папкам

В отчетах и на портале список показателей, доступных для ввода значений, можно группировать по папкам, в которых созданы данные показатели:

Отчеты

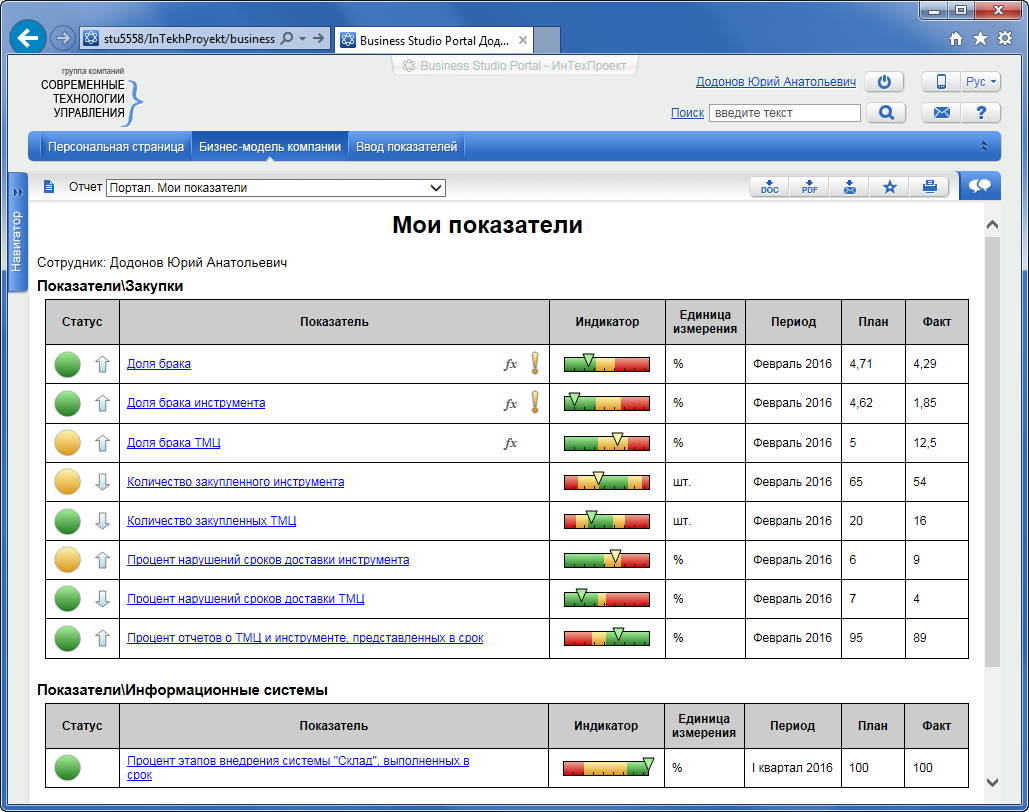

Повышена информативность отчетов по показателям и целям

В новой версии Business Studio внесены изменения в отчеты, формируемые для цели или показателя. Теперь в этих отчетах выводятся те же обозначения, что и в Business Studio: статус, сигнал, индикаторная линейка, обозначение рассчитываемого показателя «fx».

Диаграмму значений показателей или оценок достижения цели теперь можно выводить в отчете такой, какой она представлена в Business Studio:

Интерфейс

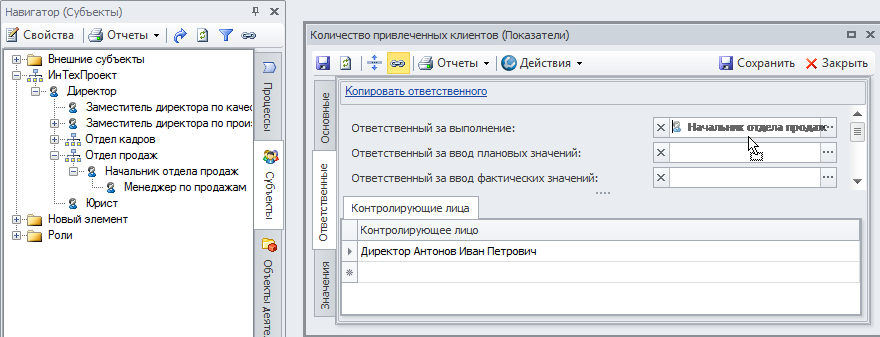

Параметры типа «Субъект или физлицо»

Появилась очень востребованная пользователями возможность заполнения параметров, в которых указывается объект справочника «Субъект или физлицо». Теперь для заполнения этого параметра необязательно пользоваться кнопкой с тремя точками. Достаточно перетянуть (Drag&Drop) в поле параметра объект справочника «Субъекты» или объект справочника «Физические лица» из Навигатора или из окон справочников. Окно для выбора субъекта или физлица, связанного с перетягиваемым объектом, откроется автоматически и достаточно будет только подтвердить выбор.

Удобное заполнение полей типа «Файл»

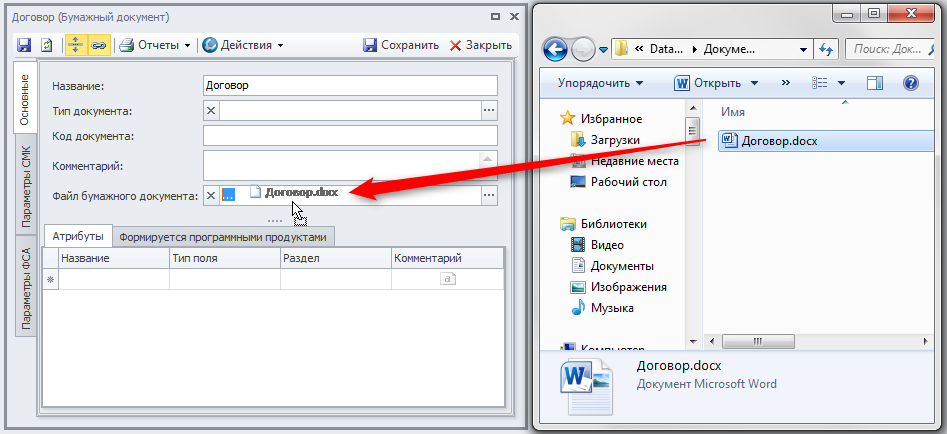

Появилась возможность заполнения полей типа «Файл» с помощью механизма Drag’n’Drop из Проводника Windows:

Также для параметров типа «Файл» в контекстном меню появился пункт «Выбрать файл», что даёт возможность прикреплять новые файлы более оперативно.

Возможность запоминать последний активный элемент в навигаторе

Каждый пользователь теперь при желании может включить запоминание элемента, выбранного в Навигаторе на момент закрытия Business Studio, в таком случае при следующем открытии программы фокус будет установлен именно на этом элементе.

Автообновляемые ссылки на объекты в полях РТФ

В полях RTF появилась возможность добавлять ссылки на объекты системы, которые будут автоматически актуализироваться при изменениях этих объектов (при переименовании), благодаря чему информация в полях RTF не потребует актуализации вручную.

Диаграммы

Поиск объекта на диаграммах

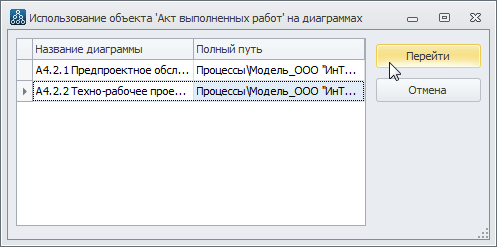

Появилась возможность для каждого объекта выполнить поиск диаграмм, на которых он находится:

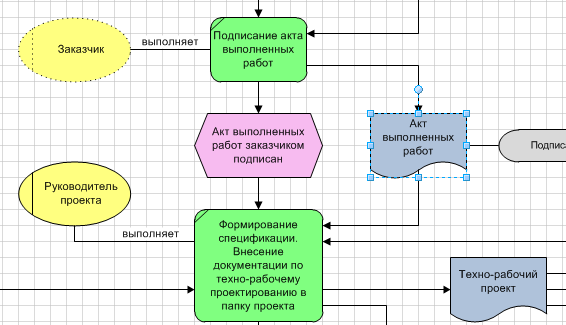

Из окна результатов поиска можно выполнить переход к диаграмме, на которой расположен объект. Для удобства в окне открытой диаграммы фигура, обозначающая искомый объект, будет выделена.

Выбор типа связи субъекта, изображенного «дорожкой», с процессом

На диаграмме процесса в нотации «Процедура» и BPMN появилась возможность в окне свойств процесса изменить тип связи субъекта, обозначенного дорожкой, с этим процессом, размещенным в данной дорожке, с типа «выполняет» на любой другой.

Новые кнопки на палитре элементов окна диаграммы процесса в нотации BPMN

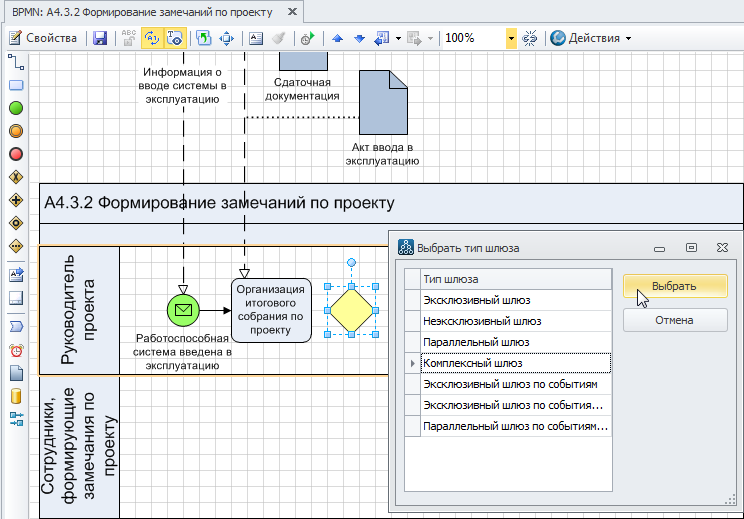

Теперь в окне диаграммы процесса в нотации BPMN на палитре элементов есть отдельные кнопки для наиболее часто используемых типов шлюзов — эксклюзивного, параллельного и неэксклюзивного шлюза. При этом также есть возможность добавить шлюз по кнопке с последующим выбором типа шлюза из справочника.

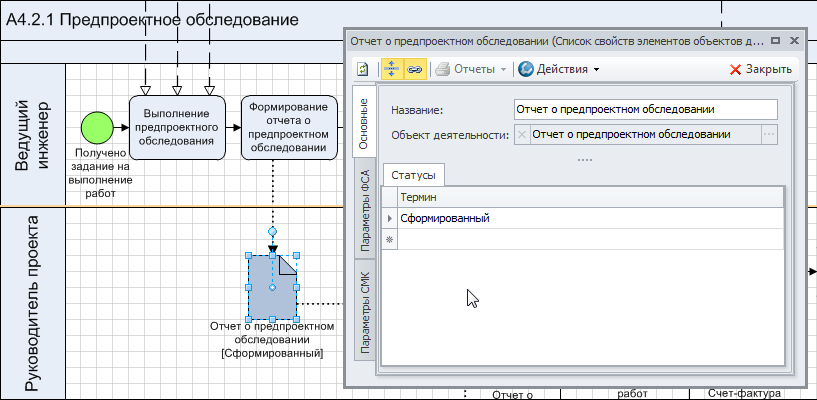

Работа с текстовыми метками и указание статусов объектов деятельности на диаграмме процесса в нотации BPMN

В новой версии Business Studio появилась возможность вывести статус объекта деятельности на диаграмме процесса в нотации BPMN в соответствии со стандартом BPMN. Статусы объекта деятельности заполняются теперь в окне свойств фигуры, обозначающей объект деятельности. А сам статус выводится на диаграмму при помощи настройки показа параметров. Теперь в окне настройки текстовых меток можно выводить параметр в одном поле вместе с названием объекта, а также использовать префиксы и постфиксы.

Свой стиль каждому типу субъекта на диаграмме процесса в нотации ЕРС

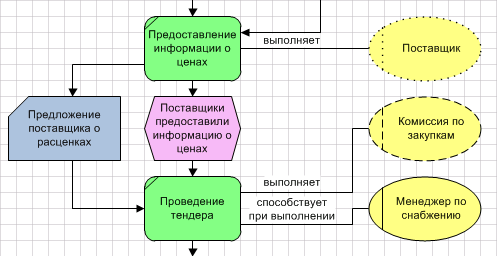

Появилась возможность задавать свой стиль для каждого типа субъекта на диаграмме процесса в нотации EPC. Пример для Внешнего субъекта и Роли:

Субъекты

Количество занятых и свободных штатных единиц

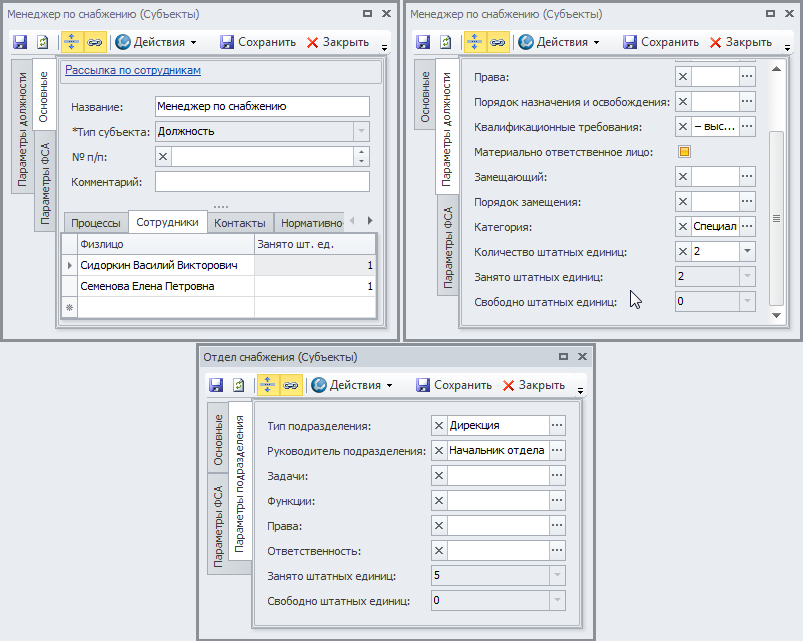

Для субъекта типа «Должность» теперь можно заполнять в списке сотрудников количество штатных единиц, которое занимает сотрудник. При этом автоматически рассчитывается количество занятых штатных единиц и количество свободных штатных единиц как для субъекта типа «Должность», так и для субъекта типа «Подразделение».

Имитационное моделирование

Появилась возможность смоделировать задержку перед возникновением промежуточного события на диаграмме процесса в нотации BPMN

Для этого необходимо задать правила возникновения экземпляров события, выбрав при этом значение «Таймер» в параметре «Тип случайной величины».

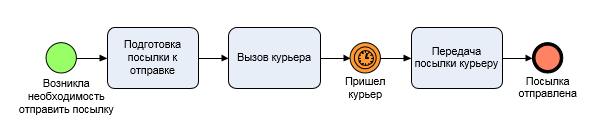

Пример использования задержки:

Экземпляр имитирующего промежуточного события «Пришел курьер» возникнет через заданный интервал времени после окончания выполнения экземпляра предшествующей имитирующей операции «Вызов курьера».

Пример моделирования ожидания прихода сообщения из экземпляра другого процесса:

После возникновения экземпляра имитирующего события «Запрос отправлен» выполнение экземпляра имитирующего процесса остановится до возникновения экземпляра имитирующего события «Получен ответ из службы технической поддержки».

Новые системные переменные временных ресурсов

Появилась возможность управлять ходом выполнения экземпляра имитирующего процесса, проверяя значения системных переменных временных ресурсов: «Количество экземпляров», «Количество свободных экземпляров», «Количество занятых экземпляров». Теперь ситуацию, когда при отсутствии необходимого количества экземпляров имитирующего временного ресурса экземпляр имитирующего процесса не просто ожидает, когда они станут доступны для использования, а начинает выполняться по другому сценарию, можно смоделировать без введения вспомогательных переменных.

Изменен механизм поиска точек слияния параллельных потоков на диаграмме процесса в нотации Процесс/Процедура

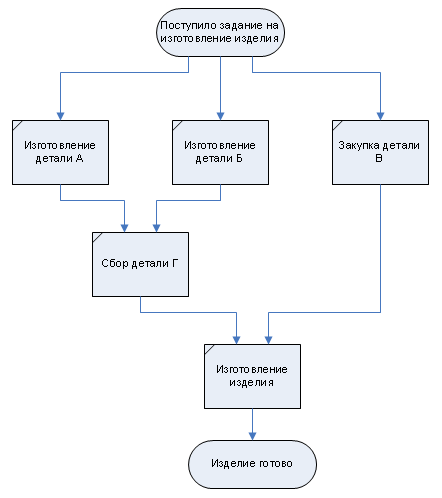

Теперь потоки, вышедшие из одной точки ветвления и объединенные в разных точках слияния, обрабатываются как параллельные. Т. е. появилась возможность сымитировать выполнение экземпляра процесса, например, по следующей диаграмме процесса:

Прочие усовершенствования

  • Изменен механизм задания системной переменной «Количество» для материальных ресурсов;
  • Теперь во время имитации, запущенной с диаграммы процесса в нотации Процесс/Процедура, на диаграмме отображается не только количество выполненных экземпляров имитирующих операций, но и количество возникших экземпляров стартовых и конечных событий;
  • Появилась возможность смоделировать передачу управления из процесса в нотации ЕРС/BPMN в процесс в нотации ЕРС/BPMN, если фигуры этих процессов расположены на диаграмме процесса в нотации IDEF0 или не имеют общего родителя.

XPDL

Экспорт в XPDL с поддержкой выгрузки в абсолютных и относительных координатах

В новой версии Business Studio при экспорте диаграммы процесса в XPDL можно выгружать координаты элементов как абсолютные, так и относительные. Это обеспечивает поддержку BPM-систем, поддерживающих при импорте из XPDL разные подходы обработки координат.

Импорт из файлов XPDL 2.1 и 2.2

Теперь в Business Studio можно импортировать данные из файлов XPDL как версии 2.1, так и версии 2.2. Благодаря этому появилась возможность импортировать в Business Studio диаграммы процессов, созданные, например, в Bizagi Modeler.

Прочее

Поддержка актуальных версий программного обеспечения от Microsoft

В Business Studio 4.1 добавлена поддержка актуальных версий ПО от Microsoft: Windows 10, Office 2016 и Visio 2016.
